Программирование игрового процесса

На примере игры The Last of Us

Valeriya Pudova

💬 Telegram: @valery_h2w  |  ✉️ Business: valery.hww@gmail.com  |  📅 18.05.2022

Содержание

• Программирование игрового процесса
  • Содержание
• Введение
• Управление ассетами
• Редактор мира
• Объектная система игры
• Spawning
• Сигналы и сообщения
• State Update
• Идентификаторы объектов
• Синтаксис DC
• Анимационные состояния
• Конечные автоматы
• Объявление переменных состояния
• Параллельное исполнение процессов
• Интеграция VM в Engine
• DC компилятор
• Формат SID-файла
• Формат DCI-файла
• Формат бинарного DC-файла
• Виртуальная машина
• Система команд VM
  • Команды виртуальной машины с 0x00 по 0x1F
  • Команды виртуальной машины с 0x20 по 0x3F
  • Команды виртуальной машины с 0x40 по 0x4A
• Использование регистров и констант
• Результат
• В завершение
• Источники и литература

Введение

В компании Naughty Dog (ND) используется набор инструментов разработчика, состоящий из множества различных утилит. Некоторые из них имеют собственный GUI, тогда как другие работают исключительно через консоль [Gre14]. Такой подход имеет определенные преимущества в сравнении с интегрированными средами разработки (IDE), используемыми в коммерческих движках вроде Unity.

• Требуется меньше затрат на разработку GUI, поэтому больше ресурсов можно потратить на саму игру

• Проще организовать совместную работу команды в целом

• Утилиты по отдельности требуют меньше ресурсов ПК. И поэтому они более удобны для выполнения конкретной задачи: World,FX, Shaders, редакторы и т.д.

• С таким подходом легче организовать автоматизацию производства

• Инструменты работают не деструктивно: если дизайнер ничего не менял, то и проект остается неизменным

Основная особенность ND подхода основана на использовании анимаций и динамическом обновлении окружения среды исполнения — не требуется перекомпиляция и перезапуск проекта чтобы увидеть результат.

Управление ассетами

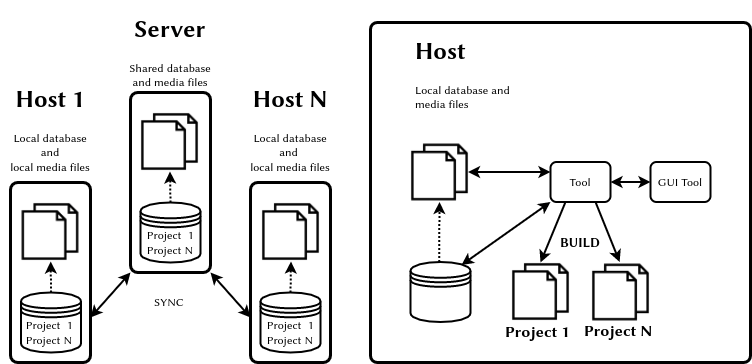

Система управления ассетами — предназначена для организации совместной работы над проектом, отслеживания различных версий исходных файлов (.psd, .tga, .mb, .fbx и т.д.), устранения конфликтных ситуаций, а также для генерации актуального состояния всех медиа ресурсов проекта и сохранения рузультата в оптимальной для поковой загрузки форме. Эта система основана на распределенной базе данных, которая реализована с использованием СУБД или xml файлов (Или комбинации обоих подходов). База данных содержит информацию о всех входных медиа-ресурсах и позволяет создать папку ассетов проекта и наполнить её контентом. Каждая запись содержит не только параметры импорта, но и дополнительную информацию, например, комментарии. Для разрешения конфликтов для каждого файла сохраняется история действий над ним: переименование, перемещение, удаление и т.д. Подход к организации данных и их синхронизации иллюстрирован на рисунке [(#fig:assets)].

Не стоит пренебрегать системой управления ассетами: от нее зависит очень много, так как создание игр — это в большей степени работа с ассетами, нежели программирование.

Редактор мира

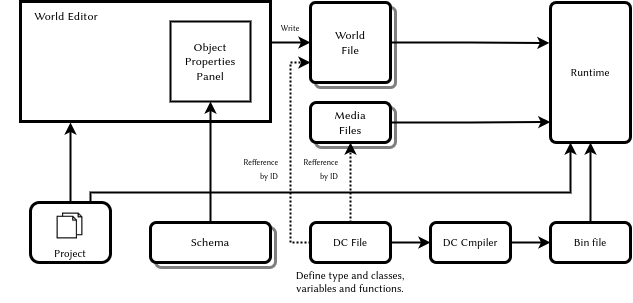

Редактор никак не связан с самим движком и это является преимуществом. Он использует текстовые конфигурационные файлы schema. Каждый файл содержит описание параметров для одного типа объектов сцены. Для каждого поля декларируются тип, значение по умолчанию, минимальное и максимальное значения, возможные значения для перечисляемых типов. Поставив пустой объект на сцену, дизайнер выбирает какую схему использует этот объект. После этого дизайнер может заполнять поля, так как список полей описан в файле схемы. Дизайнер имеет возможность самостоятельно добавлять или удалять поля в файл schema. В конечном итоге, редактор мира запишет структуру всей сцены, например, в виде xml или другого формата файла. Подход в целом иллюстрирован на рисунке [(#fig:nd_schema)].

Существуют следующие типы [Gre17] объектов сцены:

• Spawner — Процесс, производящий инстанциирование персонажа

• Spline — 3D кривая

• Region — Фрагмент мира

• Nav Mesh — Навигационная геометрия (сетка навигации)

• Static Background Geometry — геометрия статического фона

В параметрах объекта могут присутствовать такие поля как archetype, а иногда и parent-archetype. Эти параметры определяют то, какой объект на самом деле будет использован, какие компоненты он имеет и какие у них поля.

Объектная система игры

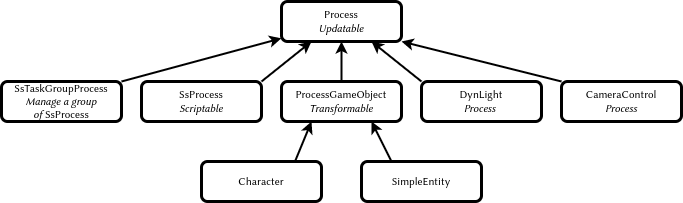

Иерархия классов изображена на рисунке ниже. Она не имеет глубокой вложенности и построена от одного класса-предка. Теоретически система могла быть реализована как динамическая компонентная система [Coh10] или в другом варианте Data-Oriented программирования. Приблизительная структура классов изображена на диаграмме 3.

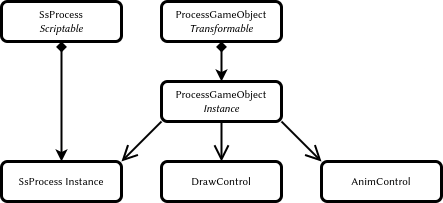

Базовый класс всех персонажей ProcessGameObject и классы, от него унаследованные, представляют собой хост-объект, функционал которого расширяется с помощью композиции, смотри рисунок [(#fig:nd_components)]. При использовании MVC можно создать два отдельных класса, каждый со своим набором параметров состояния и со своим набором компонентов.

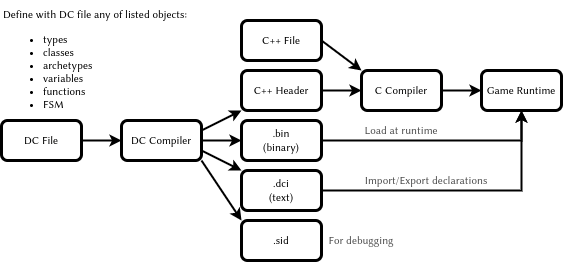

Объектная система игры основана на LISP-подобном языке, на котором описываются структуры, классы, экземпляры классов вместе с хранимыми в них данными, а также переменные и функции. Этот файл компилируется в файлы .h, .bin и .dci. Кроме всего перечисленного, .dc-файл содержит код машин состояний игровых объектов. Этот код организован как множество параллельных процессов, работающих в условиях кооперативной многозадачности. У процессов имеется механизм синхронизации, основанный на сигналах.

• .h — предназначен для сборки С компилятором и обеспечивает прямое использование динамических данных бинарным кодом

• .bin — содержит только данные структур и функции. Загружается игрой в среду исполнения

• .dci — текстовый файл с декларацией import-файлов и export-дефиниций

Изменение DC-файла требует перекомпиляции проекта, только если изменилась структура — то есть был изменен .h-файл. Принцип работы системы изображен на рисунке [(#fig:nd_world)].

Spawning

Основа гибкого создания новых экземпляров игровых сущностей — spawning — это использование скрипт-процессов. Такие процессы делают всю необходимую работу по созданию объектов, а затем производят инъекцию нужных данных. Система spawning использует фабрику объектов, которая имеет таблицу имен типов и архетипов и хранит информацию о наследовании и размере классов. Также система должна уметь перемещать объекты для эффективного использования памяти.

Система может запрашивать максимальный объём памяти, необходимый для хранения объекта, а после инстанциирования освобождать неиспользованный фрагмент памяти. После релоцирования, все объекты в памяти должны располагаться оптимальным образом.

Более качественный результат может дать Data Oriented подход, который использует пулы (pools) гомогенных объектов.

В целом, spawning-система должна решать следующие проблемы:

• Следить за уникальностью идентификаторов

• Создавать всю необходимую иерархию объектов

• Настраивать все необходимые зависимости

• Эффективно использовать память

• Бережно использовать ресурсы процессора. Например, создавать объект за несколько шагов: запрос, создание, инициализация, запрос создания дочерних и т.д.

• Уметь использовать при создании объектов очередь с приоритетами priority queue

• Позволять создавать объекты различными способами:

  • Spawner — объектом в мире с параметрами инъекции

  • C — кодом с аргументами инъекции

  • Script — кодом с аргументами инъекции

  • Cloning — копированием объекта

  • Replication — копированием по сети

Сигналы и сообщения

Цель программиста создавать код с минимумом зависимостей. Два взаимодействующих объекта не должны знать друг о друге слишком много. Вместо этого, используя полиморфизм, они должны говорить друг с другом на абстрактном языке сообщений. Для этого хорошо подходят контейнеры данных, где для ключей key имеется запись данных value типа variant. При этом, в качестве указателей на объекты лучше использовать имена StringId или идентификаторы Handler.

State Update

Обновление всех объектов происходит через batched- и bucket-метод.

• batched — обновление всех компонентов одного типа Data Oriented Programming

• bucket — обновление объектов по приоритетам, для устранения проблемы взаимозависимости

Ниже приведен пример batched и backed обновления [Gre17].

while (true)
{
    PollJoypad();
    float dt = GetFrameDeltaTime();
    // Backed update game objects
    for (each bucket)
    {
        for (each gameObject in bucket)
        {
            gameObject.Update(dt);
        }
    }
    // Batched update components
    g_animationEngine.Update(dt);
    g_physicsEngine.Simulate(dt);
    g_collisionEngine.Run(dt);
    g_audioEngine.Update(dt);
    g_renderingEngine.RenderFrame();
    g_videoDriver.FlipBuffers();
 }

Обновление по фазам устраняет проблемы взаимозависимости. Суть решения в том, чтобы обновлять объекты не за один, а за несколько проходов. В своих проектах я использую именно такой способ обновления объектов. Смотри пример ниже [Gre17]. В принципе, количество фаз может быть любым, но в моей практике использовались только две.

while (true) // main game loop
{
    // ...
    for (each gameObject)
        gameObject.PreAnimUpdate(dt);

    g_animationEngine.CalculateIntermediatePoses(dt);

    for (each gameObject)
        gameObject.PostAnimUpdate(dt);

    g_ragdollSystem.ApplySkeletonsToRagDolls();
    g_physicsEngine.Simulate(dt);
    g_collisionEngine.DetectAndResolveCollisions(dt);
    g_ragdollSystem.ApplyRagDollsToSkeletons();
    g_animationEngine.FinalizePoseAndMatrixPalette();

    for (each gameObject)
        gameObject.FinalUpdate(dt);
    // ...
}

То, как необходимо обновлять объекты, в большой степени зависит от самой игры. И решение должно приниматься в каждом конкретном случае, для каждого конкретного проекта.

Идентификаторы объектов

Все имена объектов трансформируются в целочисленные значения (integer) с помощью алгоритма CRC32. В исходном коде на С используется макрос SID(s), который перед компиляцией конвертируется в SID(n, s). Идентификаторы всех строк собираются в отдельном текстовом .sid-файле для отладки. Пример макроса в исходном С-файле приведен ниже.

#define SID(n,...) n

В результате во время компиляции исходные строки полностью отбрасываются, но попадают в .sid-файл. Сгенерированные .cpp|.h-файлы имеют ссылку на оригинальный файл. Пример такой ссылки показан ниже.

#line 1 "original_file.cpp"

В целом процесс выглядит так, как показано на диаграмме [(#fig:nd_sider)].

Современная версия позволяет использовать для этой цели constexpr для генерации StringId. Пример такой функции приведен ниже:

// Usage: find_character("player"_id)
constexpr StringId operator "" _id(const char* v, unsigned int c) {
    return crc32_helper(v, c, 0xFFFFFFFF);
}

Пример генератора StringId приведен ниже. Эта фунция работает в коде дизассемблера .bin-файлов игры.

# Python
def create_table(poly):
  init=0
  l=[0]*256
  for i in range(256):
    t=init^(i<<24)
    for j in range(8):
      mask=1<<31
      if(mask&t!=0):
          t=(t<<1)^poly
      else:
          t=(t<<1)
    l[i]=t&0xffffffff
  return l

crc32_table = create_table(0x04c11db7)

def crc32(s, init=0):
  crc = init
  if s:
    for c in s:
      crc = (crc32_table[ ((crc>>24) ^ ord(c)) & 0xff ] \
        ^ (crc << 8)) & 0xffffffff
  return crc

Синтаксис DC

Язык позволяет декларировать новые типы, ниже приведен пример четырехкомпонентного вектора [Lie08].

(deftype vec4 (:align 16)
  ((x float)
   (y float)
   (z float)
   (w float :default 0)
   )
  )

При декларировании можно использовать наследование. Примеры такого наследования приведены ниже [Lie08].

(deftype quaternion (:parent vec4)
  ())

(deftype point (:parent vec4)
  ((w float :default 1)
   ))

Еще один пример, но теперь композиции классов [Lie08].

(deftype locator ()
  ((trans point :inline #t)
   (rot quaternion :inline #t)
   )
)

В результате, DC-компилятор преобразует структуру в содержимое .h-файла [Lie08].

struct Locator
{
    Point m_trans;
    Quaternion m_rot;
};

Декларировать можно не только типы, но и функции. Ниже приведен пример функции axis-angle->quat [Lie08].

(define (axis-angle->quat axis angle)
  (let ((sin-angle/2 (sin (* 0.5 angle))))
    (new quaternion
         :x (* (-> axis x) sin-angle/2)
         :y (* (-> axis y) sin-angle/2)
         :z (* (-> axis z) sin-angle/2)
         :w (cos (* 0.5 angle))
)))

Одна из важных особенностей LISP-подобного языка — это возможность создания предметно-ориентированных языков DSL. Это позволяет писать код и декларировать данные более компактно, без лишних церемоний [Lie08].

(define *y-axis* (new vec4 :x 0 :y 1 :z 0))
(define *origin* (new point :x 0 :y 0 :z 0))

При этом, объявления данных могут использовать функции. Пример определения стартовой точки игрока показан ниже. Здесь в качестве значения угла поворота используется функция, вычисляющая quaternion из угла и оси вращения [Lie08].

(define-export *player-start*
  (new locator
       :trans *origin*
       :rot (axis-angle->quaternion *y-axis* 45)
       ))

Использование дефиниций в DC-файле из C-исходного кода выглядит как на примере ниже [Gre14].

#include "dc-types.h"

const Locator * pLoc = DcLookupSymbol("*player-start*");
Point pos = pLoc->m_trans;

Анимационные состояния

Анимационные состояния реализуются как структуры данных. Требуется наличие соответствующего С-кода для того, чтобы интерпретировать эти состояния и произвести конструирование необходимых объектов в памяти системы. Ниже приведено простое анимационное состояние pirate-jump [Gre17].

(define-state simple
  :name     "pirate-jump"
  :clip     "pirate-jump"
  :flags    (anim-state-flag no-adjust-to-ground)
  )

Пример состояния сложной анимации приведен ниже [Gre17]. В данном случае производится линейная интерполяция двух анимаций: pirate-jump и pirate-scare.

(define-state complex
  :name   "pirate-jump"
  :tree
  (anim-node-lerp
   (anim-node-clip "pirate-jump")
   (anim-node-clip "pirate-scare")
   )
  )

Еще один пример приведен ниже, в нем присутсвует дерево различных узлов (node), которые производят операции смешивания анимаций [Gre17].

(define-state complex
  :name     "pirate-jump"
  :tree
  (anim-node-lerp
   (anim-node-additive
    (anim-node-additive
     (anim-node-clip "pirate-jump-f")
     (anim-node-clip "pirate-scare-f")
     )
    (anim-node-clip "pirate-felldown-f")
    )
   (anim-node-additive
    (anim-node-additive
     (anim-node-clip "pirate-jump-b")
     (anim-node-clip "pirate-scare-b")
     )
    (anim-node-clip "pirate-felldown-b")
    )
   )
  )

Описание анимационных переходов между состояниями приведена ниже [Gre17].

;; nb aim-tree is the macro definition
(define-state complex
  :name "s-turret-idle"
  :tree (aim-tree (anim-node-clip "turret-aim-all-base")
                  "turret-aim-all-left-right"
                  "turret-aim-all-left-updown")
  :transitions (
                (transition "reload" "s_turret-reload"
                            (range - -) :fade-time 0.2)

                (transition "step-left" "s_turret-step-left"
                            (range - -) :fade-time 0.2)

                (transition "step-right" "s_turret-ste-right"
                            (range - -) :fade-time 0.2)

                (transition "reload" "s_turret-fire"
                            (range - -) :fade-time 0.1)

                ;; invoke previously defined group of transitions
                ;; it is used when the same set of transitions needed
                ;; to be used in the other state
                (transition-group "combat-gunpout-idle-mode")

                ;; specifies a transition that is
                ;; taken upon reaching the end of the state's
                ;; local time line if no other transition
                ;; has been taken before then
                (transition-end "s-turret-idle")
                )
  )

Подобным образом можно кодировать и другие системы игры, например, AI, Melee [Cho21] и прочие.

Конечные автоматы

В компании ND под состоянием понимается определенный набор процессов, которые выполняются для конкретного хост-объекта, или функционируют как самостоятельные процессы в памяти [Gre06]. Пример конечного автомата [Gre06], управляющего анимированной сценой, показан ниже.

;; Сцена с аварией автобуса
(define-state-script ("wz-bus-crash")
  ;; состояние spawn солдат
  (state ("spawn-soldiers")
         (on (begin)
             ;; отключить управление игроком, но кроме правой кнопки
             [player-disable-controls
             (controls all-but-right-stick)]
             ;; создать солдат
             [spawn-npc-in-combat "npc-wz-52"]
             [spawn-npc-in-combat "npc-wz-53"]
             ...
             ;; перейти в состояние crash
             [go "crash"]
             )
         )
...

Объявление переменных состояния

Состояние может иметь собственные переменные для сохнанения различных значений или обмена данными.

;; Сцена с аварией автобуса
(define-state-script ("kickable-gate")
:initial-state "closed"
:declarations (decl-list
  (var "num-attempts" :type int32)
  (var "is-locked" ::default #t)))
  ....
  )

Параллельное исполнение процессов

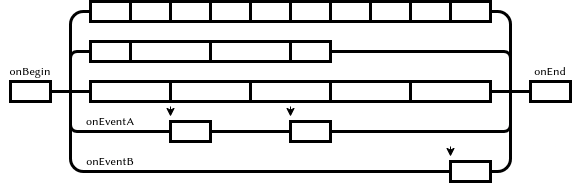

Каждое состояние объекта можно представить как множество параллельных треков. Некоторые из них выполняются от начала до конца в каждом кадре, а другие приостанавливаются и продолжают выполнение в ответ на определенное событие. Существуют еще и отдельные треки, которые запускаются по событию. В начале исполняется код инициализации, а в конце — код финализации. Диаграмма [(#fig:nd_tracks)] иллюстрирует одно состояние.

Следующее состояние [Gre06] запускает четыре трека, то есть четыре параллельных процесса. Каждый процесс отрабатывает свой сценарий и отправляет сообщение в финале. Каждый процесс может приостанавливаться в ожидании другого процесса или в ожидании определенного сценария.

(state ("crash")
       (on (begin)
           ;; процесс анимации автобуса
           (track ("bus")
                  [wait-animate "bus-1" "bus-crash"
                  [get-locator "ref-bus-crash-1"]]
                  [signal "bus-done"]
                  )
           ;; процесс анимации игрока
           (track ("player")
                  [animate "player" "player-watch-crash"
                  [get-locator "ref-bus-crash-1"]]
                  [wait-until-frame 250]
                  [say "player" "vox-wz-drk-01-what-the"]
                  [signal "drake-done"]
                  )
           ;; процесс анимации того, кого собъет автобус
           (track ("guy-hit-by-bus")
                  [wait-animate "npc-wz-52" "npc-hit-by-bus"
                  [get-locator "ref-bus-crash-1"]]
                  [npc-die "npc-wz-52"]
                  [signal "npc-dead"]
                  )
           ;; процесс ожидания всех остальных процессов
           (track ("wait-for-all-done")
                  [wait-for-signal "bus-done"]
                  [wait-for-signal "drake-done"]
                  [wait-for-signal "npc-dead"]
                  [go "done"]
                  )
...

В конечном итоге, система треков многослойна, при этом верхние уровни контролируют нижние. Примеры уровней от верхнего к нижнему приведены ниже:

• Процессы верхнего уровня игры, а также глобальные процессы, например, смена дня и ночи

• Процессы текущего мира

• Процессы текущей зоны

• Процессы батл-зоны

• Процессы группового интеллекта

• Процессы персонажей

• Процессы дочерних объектов

Этот подход весьма элегантный и простой, в котором есть некоторые недостатки, например:

• Дизайнеры должны уметь программировать на языке скриптов

• Процесс исполнения кода в треках не зависит от времени, то есть не может исполняться в обратном порядке или совершать скачки во времени.

Впрочем, последнее бывает возможно в Data-Driven системах.

Интеграция VM в Engine

Исходный код DC-файлов компилируется в байткод. Более детально этот аспект будет затронут ниже. При любом способе интеграции динамического языка в систему, требуется механизм этой интеграции Reflection, FFI, и т.д.

В компании ND применен очень простой, но весьма эффективный способ интеграции виртуальной машины и самого движка. Для этого используется хэш-таблица, в которой к каждому ключу ssid имеется указатель на C-функцию. Это функция с переменным числом аргументов, которые при этом имеют variant-тип. Количество возможных типов аргументов весьма невелико: integer, float, StringId, Pointer.

Пример такой функции приведен ниже [Gre06]. Для доступа к объектам сцены используются имена объектов в виде StringId, при этом зарезервированное имя self адресует хост-объект процесса.

Variant ScriptWaitAnimate(int argc, Variant* argv)
{
    StringId objName = SC_ARG(0,StringId, NULL);
    StringId animName = SC_ARG(1,StringId, NULL);

    if(!objName)
        // The ScriptError is a function return Variant(false)
        // And print the error message
        return ScriptError(
            "wait-animate: expected object name (arg1)\n");
    if(!animName)
        return ScriptError(
            "wait-animate: expect animation name (arg2)\n");

    // find the object
    ProcessGameObject* pObj = g_processMgr.Lookup(objName);

    if(!pObj)
        return ScriptError("wait-animate: could not found %s\n",
                            StringIdToString(onjName));

    // insruct object to play animation, and wakeup
    // this script when done
    pObj->WaitAnimate(animName, g_scriptContext);
    g_scriptContext.Suspend(); // go to sleep until animation complete
    return Variant(true);
}

Теперь C-функцию ScriptWaitAnimate можно декларировать в динамической среде программирования, смотри пример ниже [Gre06]. Декларация нужна лишь для объявления сигнатуры метода, то есть для проверки типов.

(define-c-function wait-animate
  (object-name string)
  (anim-name string)
  )

DC компилятор

Реализован на Racket, хотя мог быть реализован и на C, Go или любом другом языке. Использование Racket может быть связано со следующими причинами:

• Это среда, специально нацеленная на разработку DSL

• Компилятор Racket поддерживает большое количество уже реализованных для платформы языков, таких как

• Это зрелый продукт, хорошо зарекомендовавший себя в академической среде

• У Racket есть собственная IDE — DrRacket. Она проста в установке и использовании, и при этом предоставляемые ею средства весьма наглядны и информативны.

• Продвинутые программисты могут использовать другой редактор, например EMACS

Формат SID-файла

Наличие такого файла — это мое предположение. Файл имеет текстовый формат и предназначен для хранения текстовых форм каждого StringId. Это может быть полезно при отладке программ. Ниже приведен пример фрагмента этого файла.

dbd3d0d8 is-test-task?
2a990f91 is-demo-part-2?
bff578ab is-t2?
dcf596c6 get-difficulty
a86d881d get-dda

Формат DCI-файла

Данный файл предназначен для линковки модулей. В каждом файле в текстовой форме приводятся все импортируемые файлы и экспортируемые определения. Теоретически, в режиме отладки, в файл могут быть помещены все текстовые формы.

;; script-user-funcs.dci
(script-user-funcs (69857) ;
  ;; Import files
  (import script-funcs vox-defines
          vox-remap-defines fact-defines
          vox-action-defines)
  ;; Export symbols
  (export disable-relocation add-int32 subtract-int32 string)
)

Формат бинарного DC-файла

Бинарный файл не документирован и ещё не полностью исследован, но некоторые выводы уже можно сделать. Формат файла очень прост и дружественнен для среды исполнения. Каждый файл начинается с 32 байт заголовка.

struct DcHeader {
  char magic[4] = "DC00"; // Магическая сигнатура
  u32 unknown1;
  u32 relocation1;
  u32 unknown2;
  u32 unknown3;
  u32 definitions_count;  // Количество дефиниций в файле
  u32 definitions_offset; // Начало данных с дефинициями
  u32 unknown4;           // PS4 version only
}

Каждое определение имеет имя, тип и смещение от начала файла. Примечательно, что тип объекта записан в текстовой форме, конвертированной в StringId.

class DcDefinition {
  u32 nameId;   // SID aka StringId("player")
  u32 typeId;   // SID aka StringId("lambda")
  u32 offset;   // Start of the descriptor
  u32 unknown1; // PS4 version only
}

Ниже перечислены, предположительно, основные типы определений.

vector        = 0x012f77fe
string        = 0x0b3952e7
float         = 0x0f182ec3
angle         = 0x13812cd6
state         = 0x2e6743e3
direction     = 0x7194cbe7
color         = 0x71e73c6c
boolean       = 0x8b4e76ff
vec4          = 0x93bd2e95
script-lambda = 0x9ed499e1
function      = 0xab3eb31f
int32         = 0xc7cb2752

Исходный код транслируется в тип script-lambda или function. Дефиниция указывает на дескриптор. Дескриптор имеет указатель на блоки кода и данных lambda функции.

struct DcDescriptor {
  u32 code;       // Смещение начала кода
  u32 unknown1;
  u32 data;       // Смещение начала данных
  u32 unknown2;
}

Виртуальная машина

Виртуальная машина имеет список состояний процессов, в котором расположены указатели на блок памяти, хранящий окружение (environment). В окружении хранятся:

• Указатель на исполняемую lambda функцию

• Индекс текущей инструкции

• Указатель на родительское окружение, если окружения не организованы в виде стека

• Блок регистров, каждый из которых имеет вариантный тип

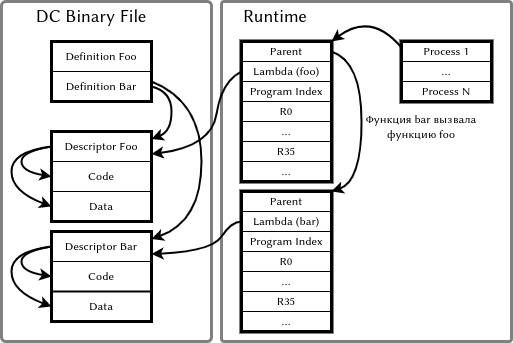

Структура окружения VM изображена на рисунке [(#fig:vm_runtime)].

Система команд VM

Код состоит из гомогенных команд в виде массива из 32-х битных значений. Кроме кода операции, имеется три операнда a,b,c. Для некоторых команд операнд c используется как непосредственное значение k, для других операнды b и c объединяются в 16-ти битное значение kk.

struct DcInstruction {
  u8 opcode;  // Opcode
  u8 a;       // Register number
  u8 b;       // Register number
  u8 c;       // Register number
}

Доступ к константам идет по адресу данных из дескриптора. Значение регистра, умноженное на N[^4] используется как смещение области данных, где хранятся:

• Целые числа I8,U8,I16,U16,I32,U32,I64,U64. Однако, в исследованной мною игре использовались только I32 и U32

• 32-битные числа с плавающей точкой

• Строки текста

В таблице ниже приведена система команд виртуальной машины. В колонке Q-ty дается приблизительное количество использований команды в игре.

Использование регистров и констант

Приведу несколько примеров. В игре The Last of Us не было ни одного доступа к регистру, большему чем R34. При этом, регистры R24 и выше использовались, как правило, для передачи аргументов.

Код функции npc-smart-move-to выглядит так:

npc-smart-move-to:
    ; Get 4 arguments
    move    r0, r24             ; r0 = r24
    move    r1, r25             ; r1 = r25
    move    r2, r26             ; r2 = r26
    move    r3, r27             ; r3 = r27
    ; Find object reference
    lockupPointer r4, data[0]   ; r4 = StringId(0xa93d2926)
    move    r5, r1              ; r5 = r1
    ; Set arguments
    move    r24, r5             ; r24 = r5
    ; Call function
    callFf  r4,r4,1
    ; Use the result of functo
    branchIfNot r4, 0x00001770  ; ix00001770

Ниже приведен исходный код функции vector-scale. Можно заметить, что компилятор не имеет средств для качественной оптимизации. Но это не является большой проблемой, так как игра имеет хорошую архитектуру и четкое разделение между процессами высокой интенсивности и логикой игры, выполненной на VM.

vector-scale(scalar, vector*)
    move            r0, r24     ; r0 = r24 = scalar value
    move            r1, r25     ; r1 = r25 = vector pointer
    ; Get native function pointer
    lookupPointer   r2, data[0] ; r2 = StringId(0xcd4b9c1b)
    ; Scale X
    move            r3, r0      ; r3 = r0
    move            r4, r1      ; r4 = r1 = &vector.x
    loadFloat       r4, (r4)    ; r4 = *r4 = vector.x
    floatMul        r3, r3, r4  ; r3 = r3 * r4 = x * scale
    ; Scale Y
    move            r4, r0      ; r4 = r0 = scalar
    move            r5, r1      ; r5 = r1 = &vector
    intAddImm       r5, r5, 0x04; r5 = r5 + 4 = &vector.y
    loadFloat       r5, (r5)    ; r5 = *r5 = vector.y
    floatMul        r4, r4, r5  ; r4 = r4 * r5 = y * scale
    ; Scale Z
    move            r5, r0      ; r5 = r0 = scalar
    move            r6, r1      ; r6 = r1 = &vector
    intAddImm       r6, r6, 0x08; r6 = r6 + 8 = &vector.z
    loadFloat       r6, (r6)    ; r6 = *r6 = vector.z
    floatMul        r5, r5, r6  ; r5 = r5 * r6 = vector.z * scale
    loadStaticFloat r6, data[1] ; r6 = 1
    ; Call function with 4 values
    move            r24, r3     ; r24 = r3 = x
    move            r25, r4     ; r25 = r4 = y
    move            r26, r5     ; r26 = r5 = z
    move            r27, r6     ; r27 = r6 = w = 1
    callFf          r2, r2, 4   ; function(x,y,z,w)
    return          r2, r2

Передача сообщения объекту присутствует в коде ниже.

kill-rigid-body(x,y)
    move            r0, r24     ; r0 = r24
    move            r1, r25     ; r1 = r25
    lookup          r2, data[0] ; r2 = StringId(NATIVE:send-event)
    loadStaticI32Imm r3, data[1]; r3 = 274190794 (0x1057d1ca)
    move            r4, r0      ; r4 = r0
    loadImm         r5, 0x0004  ; r5 = 4
    move            r6, r1      ; r6 = r1
    move            r24, r3     ; r24 = r3
    move            r25, r4     ; r25 = r4
    move            r26, r5     ; r26 = r5
    move            r27, r6     ; r27 = r6
    callFf          r2, r2, 4   ; send-event(264190794,x,4,y)
    return          r2,r2

Набор допустимых типов variant контейнера не включает StringId вместо этого используется integer значение. Это можно видеть на примере ниже.

    cloth-remove-external-collider(arg)
    move            r0, r24         ; r0 = r24
    lookupPointer   r1, data[0]     ; r1 = StringId(send-event)
    ; Load string id 'cloth-remove-external-collider'
    ; as integer 32 bits constant 1119424146
    loadStaticI32Imm r2, data[1]    ; r2 = 1119424146
    move            r3, r0          ; r3 = r0
    move            r24, r2         ; r24 = r2
    move            r25, r3         ; r25 = r3
    ; callFf(sid(cloth-remove-external-collider), arg)
    callFf          r1, r1, 2
    return          r1, r1

Типы данных размер которых превышает variant контейнер передаются как указатель на объект или как хэндрер объекта в пуле.

Результат

Безусловно, данное введение не велико и многое упрощает, описывая лишь базу игровой системы и пайплайна в целом. Однако, из этого описания можно составить представление о наиболее важных решениях:

• Избегать проектирования инструментов с перегруженным GUI, лучше использовать потратить силы на саму игру

• Распределенная система управления ассетами должна быть пригодна для совместной работы и должна поддерживать множество проектов и их вариантов

• Ядро игры должно быть производительным, а инструменты дизайнера — гибкими

• Использование LISP-подобных языков позволяет удобно описывать данные и код в одном файле

Весь игровой процесс состоит из тысяч параллельных процессов, каждый из которых подобен сценарию фильма. Я наблюдала, что в коде присутсвуют функции, код которых занимает несколько экранов.

В целом, большинство упомянутых подходов, применимо и к другим средам разработки игр, таким как Unity 3D и Unreal Engine. У меня есть завершенные коммерческие проекты на Unity 3D, сделанные с использованием принципов, изложенных в этом документе. Я оцениваю этот результат как весьма успешный.

В завершение

Стоит сказать, что проект The Last of Us on the Playstation 3 потребовал следующих ресурсов:

• 16 программистов

  • из них лишь два tool программиста

• 20 дизайнеров

• 120 аниматоров

• 6000 DC файлов

  • 120 Мб суммарный объём DC-исходных файлов

  • 45 Мб суммареный объём DC-бинарных файлов

  • Динамически загружаемые в пространство 5 Мб в области хипа

Источники и литература

• [Cho21] Ming-Lun “Allen” Chou. Melee AI in “The Last of Us Part II”. 2021.
• [Coh10] Terrence Cohen. A Dynamic Component Architecture for High Performance Gameplay. 2010.
• [Gre06] Jason Gregory. State Based Scripting in “Uncharted: Drake’s Fortune”. 2006.
• [Gre14] Jason Gregory. Game Engine Architecture. 2014.
• [Gre17] Jason Gregory. Game Object Model and Scripting. 2017.
• [Lie08] Dan Liebgold. Adventures in Data Compilation in “Uncharted: Drake’s Fortune”. 2008.
